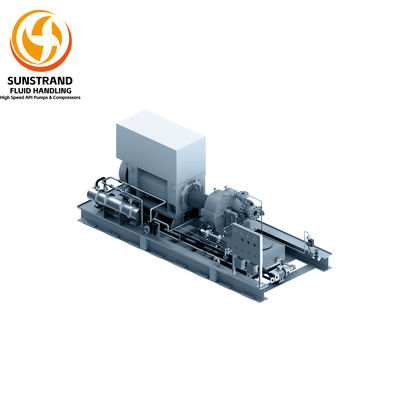

ปั๊มหลุดศูนย์กลางความเร็วสูงแบบสับสนแนวราบ SFH-W9 แบบ overhang

รายละเอียดสินค้า:

ปั๊มซีรีส์ SFH-W เป็นปั๊มแบบแขวนคอ ติดตั้งในแนวนอน ความเร็วสูง ประกอบด้วยมอเตอร์ เกียร์บ็อกซ์ ตัวปั๊ม ระบบหล่อลื่น และฐานรอง มีความเสถียร เชื่อถือได้ ขนาดกะทัดรัด บำรุงรักษาง่าย และมีอายุการใช้งานยาวนาน ปั๊มซีรีส์ GSB-W5/79 ติดตั้งตัวปรับเสถียรภาพการไหลย้อนกลับ ซึ่งช่วยปรับปรุงประสิทธิภาพของปั๊มในช่วงการไหลต่ำ และขยายช่วงการควบคุมการไหล ระบบเพลาความเร็วสูงติดตั้งแบริ่งแบบฟิลด์แพดแบบสองทิศทางขั้นสูง เพื่อให้มั่นใจว่าปั๊มทำงานได้นานภายใต้แรงดันดูดสูงถึง 10.0MPa

คุณสมบัติ:

• ชื่อผลิตภัณฑ์: ปั๊มแรงเหวี่ยงความเร็วสูงแนวนอน SFH-W9
• ความเร็ว: สูงสุด 9000^21000 รอบต่อนาที
• เฮด: สูงสุด 3600 เมตร
• กำลังมอเตอร์: สูงสุด 2000 กิโลวัตต์
• วัสดุ: เหล็กหล่อ, สแตนเลส, เหล็กดูเพล็กซ์
• ช่วงแรงดัน: สูงสุด 40 บาร์

ปั๊มแรงเหวี่ยงความเร็วสูง, คอมเพรสเซอร์แรงเหวี่ยงความเร็วสูง

พารามิเตอร์ทางเทคนิค:

 แผนภาพประสิทธิภาพของปั๊มแรงเหวี่ยงความเร็วสูงแนวนอน SFH-W

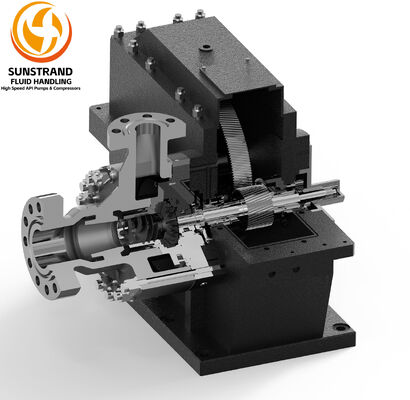

เกียร์บ็อกซ์ประสิทธิภาพสูง:

เสื้อเกียร์และเพลาเกียร์เป็นส่วนประกอบสำคัญของปั๊ม สำหรับส่วนประกอบเหล่านี้ กระบวนการอบชุบด้วยความร้อนมีความซับซ้อน และความแม่นยำในการตัดเฉือนและระยะห่างของฟิตมีความเข้มงวด ด้วยความพยายามหลายปี จึงได้พัฒนากระบวนการผลิตที่สมบูรณ์และผ่านการทดสอบตามเวลา ภายใต้กฎระเบียบเหล่านี้ องค์ประกอบทางเคมีและการอบชุบด้วยความร้อนของเหล็กหล่อจะถูกควบคุมอย่างเข้มงวด การบำบัดด้วยความเสถียรหลายครั้งหลังจากการตัดเฉือนเกียร์บ็อกซ์เบื้องต้นจะดำเนินการเพื่อให้มั่นใจในความแข็งแรงและความเสถียรสูงสำหรับสิ่งเหล่านี้ และชิ้นส่วนที่เสร็จสมบูรณ์แต่ละชิ้นจะได้รับการทดสอบอย่างเข้มงวด บันทึก และเก็บไว้เพื่อการตรวจสอบย้อนกลับ

แบริ่งเพลาประสิทธิภาพสูง:

แบริ่งเพลาที่พัฒนาขึ้นเองหลายซีรีส์สามารถผสมผสานกันได้อย่างยืดหยุ่นเพื่อตอบสนองการใช้งานที่แตกต่างกัน การพัฒนาแบริ่งแบบแกนหมุน แบริ่งแบบรัศมี และแบริ่งแบบฟิลด์แพดที่ประสบความสำเร็จ ซึ่งเหมาะสำหรับการทำงานภายใต้แรงดันดูดสูง และสภาวะการรับน้ำหนักหนัก ช่วยเพิ่มความเสถียรและความน่าเชื่อถือของปั๊มความเร็วสูง และขยายขอบเขตการใช้งาน

การปรับปรุงส่วนของไหล:

อินดิวเซอร์ ใบพัด ดิฟฟิวเซอร์ และเสื้อปั๊ม ซึ่งเป็นส่วนประกอบหลักของส่วนของไหล ได้รับการปรับปรุงให้เหมาะสมด้วยความช่วยเหลือของซอฟต์แวร์ CFD

การบรรจุและการจัดส่ง:

บรรจุภัณฑ์สินค้า:

• ปั๊มแรงเหวี่ยงความเร็วสูงแนวนอน SFH-W9 หนึ่งเครื่อง
• คู่มือผู้ใช้และคำแนะนำในการติดตั้ง
• คำแนะนำและคำเตือนด้านความปลอดภัย

การจัดส่ง:

• จัดส่งภายใน 6 เดือน
• น้ำหนักจัดส่ง: 75 กก.
• ขนาดจัดส่ง: 120*80*100 ซม. (ขึ้นอยู่กับปั๊มแต่ละเครื่อง)
• ผู้ให้บริการจัดส่ง: UPS หรือ FedEx หรือ Cargo
• ตัวเลือกการจัดส่ง: มาตรฐาน หรือเร่งด่วน

 บริการ

บริการหลังการขายดำเนินการโดยช่างเทคนิคที่ผ่านการฝึกอบรมมาอย่างดีและมีคุณสมบัติ สามารถจัดการกับปัญหาทางเทคนิคที่เกิดขึ้นระหว่างการติดตั้ง การทดสอบเดินเครื่อง และการผลิตได้อย่างรวดเร็ว มีอะไหล่สำรองเพียงพอและการจัดส่งที่รวดเร็วเนื่องจากแนวคิดการออกแบบแบบโมดูลาร์ของเรา

สิ่งอำนวยความสะดวกในการทดสอบ

สิ่งอำนวยความสะดวกในการทดสอบคอมเพรสเซอร์ระดับมืออาชีพ พร้อมระบบเก็บข้อมูลความเร็วสูงและมีความแม่นยำสูง ดำเนินการทดสอบประสิทธิภาพและการทำงาน ระบบหลักประกอบด้วย: 1) ระบบทดสอบปั๊ม; 2) ระบบทดสอบแบริ่งความเร็วสูง; 3) ระบบทดสอบปั๊มน้ำมันหล่อลื่นแบบบูรณาการ; 4) ระบบทดสอบพลศาสตร์ของโรเตอร์; และ 5) ระบบทดสอบประสิทธิภาพของเทอร์โบ ปั๊มที่ส่งมอบแต่ละเครื่องผ่านการทดสอบประสิทธิภาพและการทำงานก่อนจัดส่ง เพื่อรับประกันการทำงานที่ปราศจากปัญหา ณ สถานที่ติดตั้ง แท่นทดสอบปั๊มสามแท่นทำงานอย่างอิสระ โดยแต่ละแท่นมีกำลัง 355 กิโลวัตต์, 1100 กิโลวัตต์ และ 4000 กิโลวัตต์ ระบบดังกล่าวแต่ละระบบทำงานเป็นวงจรปิด พร้อมระบบหล่อเย็นแบบหมุนเวียนเพื่อป้องกันอุณหภูมิที่เพิ่มขึ้นระหว่างการทดสอบ ซึ่งอาจส่งผลต่อกระบวนการทดสอบและความแม่นยำในการวัด มาตรฐานที่ใช้: . ความไม่แน่นอนของการทดสอบพลังงานปั๊มดีกว่าเกรด 1.
